I- Hộp và phụ kiện:

Hộp của ECO 550W có kích thước nhỏ nhắn tông màu vàng đen, thông số kỹ thuật được in ở mặt hông. Tuy có 1 sự “sai sót” nhẹ khi trên hộp chỉ in thông số 1 đầu 8pin CPU. nhưng thực tế chúng ta sẽ có 2 đầu 8pin CPU

Phụ kiện đi kèm theo ECO 550W ở mức tối giản nhất chỉ kèm 1 dây nguồn EU type.

II- PSU

1-Bên ngoài:

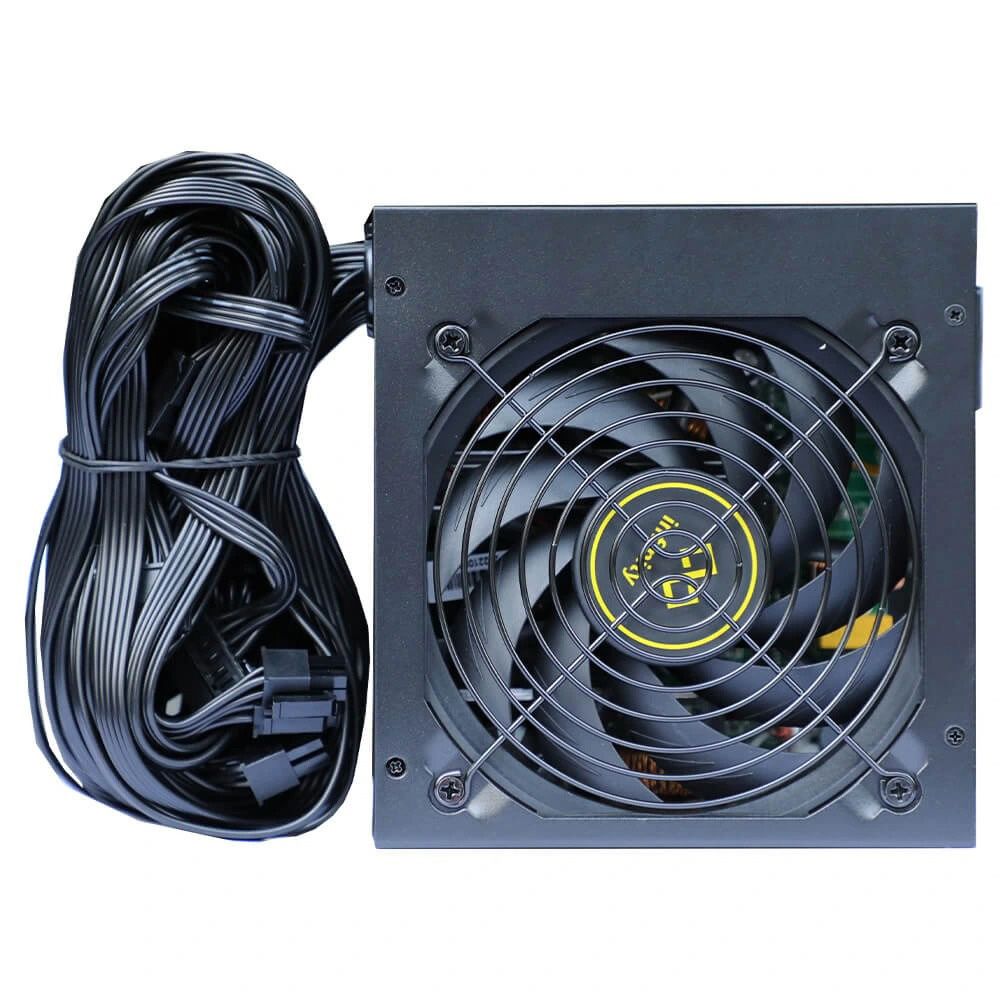

ECO 550W có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen, kiểu dáng vỏ này đã từng xuất hiện trên thế hệ ECO đầu tiên (600W) do độ dày của lớp tôn dập là 0.8mm giúp PSU cứng cáp hơn nhất là trong khâu vận chuyển.

Công suất danh định: 550W, Single rail 12V@44A, Active PFC short range

Hệ thống cáp dạng bẹ đen đi kèm theo ECO 550W khá là đồ sộ trong phân khúc giá rẻ, và cảm thấy hơi “thừa” khi chúng ta có 2 đầu 6+2pin PCIe (VGA) nằm riêng biệt trên 2 dây khác nhau giúp tăng độ chịu tải tránh sụt áp trên dây dẫn

• 1x 24pin Mainboard: 50cm
• 2x 4+4pin ATX12V: 55cm
• 2x 6+2pin PCIe: 50cm
• 4x SATA: 40cm+
• 2x ATA: 40cm+

2-Bên trong:

ECO 550W sử dụng Platform hoàn toàn mới. Và có thể là Platform chủ lực cho các phiên bản ECO “Ver” tiếp theo do Layout được thiết kế để có thể nâng cấp công suất một cách dễ dàng. Platform này cũng sử dụng PCB FR4 2 lớp và to hơn Platform trên ECO 450/650 khoảng 1cm.

Việc tăng diện tích PCB giúp dàn trải linh kiện, bo mạch thông thoáng tăng hiệu quả làm mát hơn.

Bảng linh kiện được sử dụng trên ECO 550W:

ECO 550W chỉ trang bị mạch EMI với 1 tầng lọc duy nhất tương tự ECO 450W, Bù lại tụ chính tới từ hãng Toshin Kogyo(JP) có mức điện dung khá lớn (330uF/400V), nó lớn hơn cả loại lắp trên ECO 650W (270uF/420V), giúp PSU ổn định hơn đôi chút trong điều kiện điện lưới cấp vào bị trồi sụt.

Tuy nhiên vì lắp tụ quá to nên phiến tản nhiệt cho tầng PFC/PWM bị gọt “trụi lủi” điều này sẽ khiến quạt làm mát phải quay tốc độ cao hơn để làm mát khối linh kiện phía dưới.

Diode cầu sử dụng trên ECO 550W là loại GBU1010(10A) tản nhiệt trực tiếp qua luồng gió của quạt làm mát

ECO 550W sử dụng toàn bộ Mosfet tới từ hãng Greatpower(Champion) GPT13N50DG. Tầng PFC chạy ở dải hẹp(short range) nên chỉ sử dụng 1 Mosfet và hoàn toàn có có thể nâng cấp lên dải rộng(full range) khi Layout đã có sẵn chổ cho Mosfet thứ hai nhằm tăng độ chịu tải. Tầng PWM tất nhiên là phải dùng 1 cặp Mosfet rồi.

III-Thử nghiệm:

1-Thử tải:

*Môi trường thử nghiệm 38-45°C

ECO 550W hoàn thành các bước tải một cách an toàn. với mức hiệu suất đạt tối đa 84,91%@230Vac như phía Infinity cam kết (85%). Do không được trang bị tính năng DC to DC nên ECO 550W không thể vượt qua 2 mức tải không đồng đều (CL12 & CL35)

2-Inrush current testing ( Dòng khởi động):

Dòng khởi động của ECO 550W đạt 60A

3-Sync Transient response test ( Tải biến thiên):

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
Slew rate: 1A/uS per rails . except 5Vsb: 0.8A  ( theo intel ATX design guide)

ECO 550W cũng không thể vượt qua toàn bộ bài thử nghiệm tải biến thiên khi đường 3.3V nhanh chóng văng ra khỏi chuẩn ATX yêu cầu tương tự các PSU giá rẻ khác.

1mS

10mS

100mS
